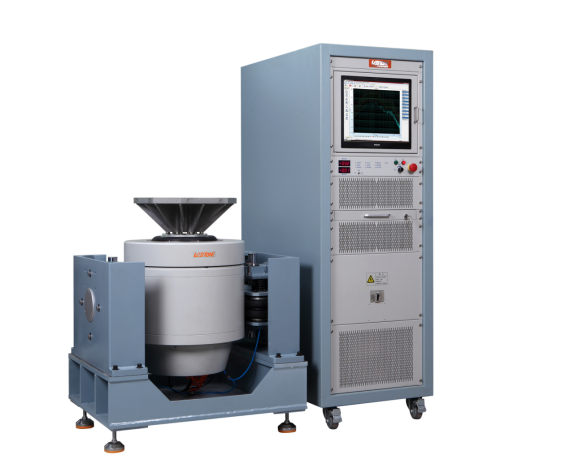

电磁式振动试验机
技术参数| 电磁式激振发生器参数 | ||||
| 最大正弦激振力（peak） | 600Kg.f | |||
| 最大随机激振力（r.ms） | 600Kg.f | |||
| 最大冲击激振力（peak） | 1200Kg.f | |||
| 频率范围 | 1～3000 Hz | |||
| 最大位移 | 51 mm p-p | |||
| 最大速度 | 2m/s | |||
| 最大加速度 | 100G(1000 m/s2) | |||
| 最大负载与最大加速度关系：F=M.A | ||||
| 5G(50 m/s2) | 10G(100 m/s2) | 20G(200 m/s2) | 30G(300 m/s2) | |
| 114Kg | 54Kg | 24Kg | 14Kg | |
| 一阶谐振频率 | 3200 Hz±5% | |||
| 有效载荷 | 200 kg | |||
| 隔振频率 | 2.5 Hz | |||
| 动圈直径 | Ф200 mm | |||
| 动圈重量 | 6kg | |||
| 台面螺丝 | 16×M8 | |||
| 漏磁 | ＜10gauss | |||
| 台体尺寸 | 800mm×600mm×710mm（垂直台） | |||
| 台体重量 | 约720Kg | |||
| SA-6K 数字开关功率放大器 | ||||
| 输出功率 | 6KVA | |||
| 输出电压 | 100V | |||
| 输出电流 | 60A | |||
| 功放尺寸 | 720mm×550mm×1680mm | |||
| 重 量 | 330KG | |||
| 伺服保护系统 | ||||
| 功能: | 温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等 | |||
| 数字振动控制器 VCS5X-2 | ||||
| 硬件配置： |
2 通道输入,1个输出通道 正弦、随机、典型冲击 |
|||
| 控制电脑 | 宏基电脑配17″液晶显示器、键盘/光电鼠标 | |||
| 软件 | 中/英文操作，可进行时域和频域分析，信号源、正弦扫频分析等。可自动生成WORD试验报告，信号与数据的显示、存储、设置测试参数和分析功能。 | |||
| 操作系统 | Windows7/ 10 | |||
| 加速度传感器LAB24112 |
频率范围：1—12000Hz 灵敏度：27pC/g 输入方式：电荷式 加速度范围：±1500g 工作温度：-40 – 160℃ |
|||
| VT640垂直扩展台面 | ||||
| 材 质 | 铝合金，表面硬质阳极处理 | |||
| 台面尺寸 | 400 mm×400 mm | |||
| 固定孔位 | M8不锈钢螺套，经久耐磨 | |||
| 上限使用频率 | 2000 Hz | |||
| 重 量 | 15KG | |||
| BL-600冷却风机(含消音箱 | ||||
| 风机功率： | 4 KW | |||
| 风量 | 1400m3/h | |||
| 风管 | 直径120mm | |||
| 重量 | 165KG | |||
| 电气要求： | ||||
| 湿度： | 0～85% RH(不结露) | |||
| 电源 | 3相380V/50Hz/18 KVA | |||
| 压缩空气 | 0.6Mpa | |||
| 接地电阻 | ≤4Ω | |||
