二次元测量仪

相关说明

二次元测量仪

一、配置方案：

序号	说明	名称		规格型号	数量	备注

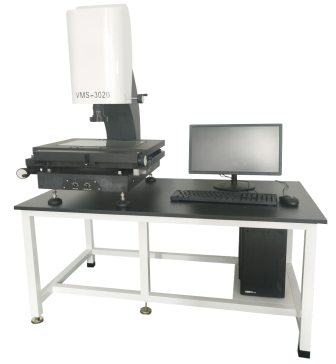

机台配置		型号:WN-VMS-3020
		1	仪器机身	00级天然花岗岩底座、立柱、工作台	1组
		2	玻璃	高精密光学玻璃	1块
		3	表面光源	LED表面冷光源	1个
		4	底灯光源	LED平行轮廓冷光源	1个
		5	影像采集卡	10moons SDK2000	1张
		6	CCD	日本索尼芯片1/3高解析度彩色CCD	1个
		7	镜头	高清晰度带卡位远心镜头（放大倍率28X-180X）	1个
		8	传动方式	高精密无牙丝杆（静音）+精密级滚珠丝杆	3组
		9	导轨	台湾精密级直线导轨	3组
		10	控制系统	控制部件：SB控制系统	1套
		11	光栅尺	贵阳新天0.001mm分辨率光學尺	2条
		12	读数头	贵阳新天0.001mm光学尺读数器	2个
		13	精准测量软件	专业精准手动测量软件	1套
		14	加密锁	软件加密锁	1个
计算机系统		15	电脑控制系统（双核2.4 /DDR 2G内存/固态硬盘120G/ 19寸液晶显示器）		1套
其他配件		16	校正块		1块
		17	用户操作手册		1本
		18	合格证书		1份
		19	产品装箱清单		1份
货物技术规格		1	量测行程: X轴:300mm /Y轴:200 mm /Z轴: 200mm
		2	X/Y轴线性精度: (3+L/200)um
		3	X/Y光学尺解析度: 1um
		4	有点,线,圆,两点距离,角度量测等基本功能
		5	测量资料可导入Excel/Word或CAD格式文档
机台承重		25kg
电源要求		220V ±10% 50/60HZ
适合环境		温度：20-25 ^oC 湿度：50%-60%

二、产品特点：
1、底座、立柱、工作台采用00级花岗岩结构，刚性强，形变小，从而保证精度稳定；
2、两层全花岗岩工作台结构，减少机械精度误差，保证X、Y两轴水准精度；
3、大理石工作台面，平面度好，硬度好，不易划伤，经久耐用；
4、无牙丝杆，声音小，震动小，定位准，测量过程中保证测量精度；
5、工作台玻璃经光学研磨之后可以达到很好的平面度，Z轴经过特殊调校，保证Z轴与工作
   台玻璃的垂直度，确保台阶工件的测量精度;
6、LED环形表面冷光源+透射平行冷光源,滿足各种不同表面的照明测量要求，并延长光源的
   寿命。
7、外形设计美观、简洁、大方。

三、软件的功能及特点：
1、三维测量：测量高、宽、长度、两面的夹角、圆锥的顶角、圆柱的直径、倒角、直线度、
   平面度、圆度、圆柱度、垂直度、平行度、倾斜度等。
2、手动对焦：手动找到最清晰时候的Z位置。
3、CNC：用户可以根据自己的需求来设定点击参数，可以自动测量（批量测量时节省大量时
   间）
4、设置公差：可设置产品的实际尺寸超出范围，超出则以红色背景警示。
5、逆向工程：在软件内绘出的量测图形，可真实的直接录入AutoCAD中，同时也可保存为
   DXF檔（可进行快速抄数，比一般软件抄数速度快2倍以上）.
6、图片输出：测量结果可以图片的格式输出。
7、实时亚像素找点：首次将亚像素高级图象处理技术引入影像测量行业，极大的提高了测
   量精度和测量效率，测量一个图元，较同类软件至少节省3/5的时间，精度提高2倍以
   上（在相同光学倍率下）。
8、矢量绘图功能：图元字体可以无级的放大缩小。
9、地图测量：可以把大的工件由一张张小的部分自动组合起来组成一张完整的图片，并且可
   以直接在图上进行测量。
10、命令行：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要
11、行位公差：圆度，直线度，平行度，垂直度，同心度等.
12、标注功能：半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注。
13、自动测量功能：自动找直线、多区域自动找直线、点选圆、框选圆、多区域自动圆、自
    动圆弧。
14、SPC统计分析：可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，
    并可以绘出X-R图，折线图，柱状图等。
15、报表输出：产品测量结果可直接转档到EXCEL、Word、TXT等格式输出。

四、系统的安装调试及验收
1、使用环境
    测量系统为高科技机电一体化设备，为保证仪器的高精度和运行的稳定性，对工作环境有一定的要求：
◆   避开强电、强磁场等严重影响测量仪信号传输的设备。如：电焊机、发射塔等
◆   使用三芯电源，保证测量仪良好的接地，避免各种交流杂波的干扰。
◆   电压要求平稳，避免大的起伏波动，最好使用稳压器。
◆   机器不可在强酸、强碱、粉尘、湿度大和温差大的环境中工作。

2、电源要求

为基本室内用电220伏特，不需要使用动力电，最好有UPS稳压电源。

3、注意事项

◆   用户根据厂家提供的设备安装要求做好准备工作。
◆   设备安装由厂家派专人负责。
◆   设备调试由厂家派专人负责，调试完毕后，由双方确认验收。
