爬电距离和电气间隙测试卡

相关说明

爬电距离和电气间隙测试卡

IEC60884-1：2006、GB2099.1 - 2008、IEC60335-1:2004、GB4706.1-2005

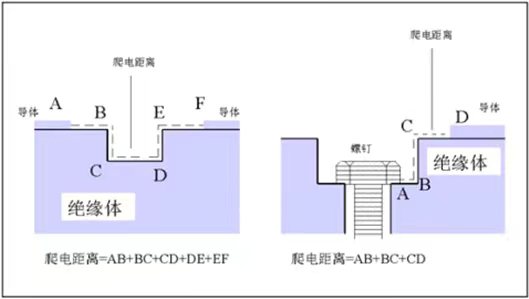

本测试卡根据GB2099.1-2008、GB4706.1-2005及其它相关标准要求设计制做，用于测量两个导电部件之间，
或一个导电部件与器具的易触及表面之间沿绝缘材料表面之间的最短路径。

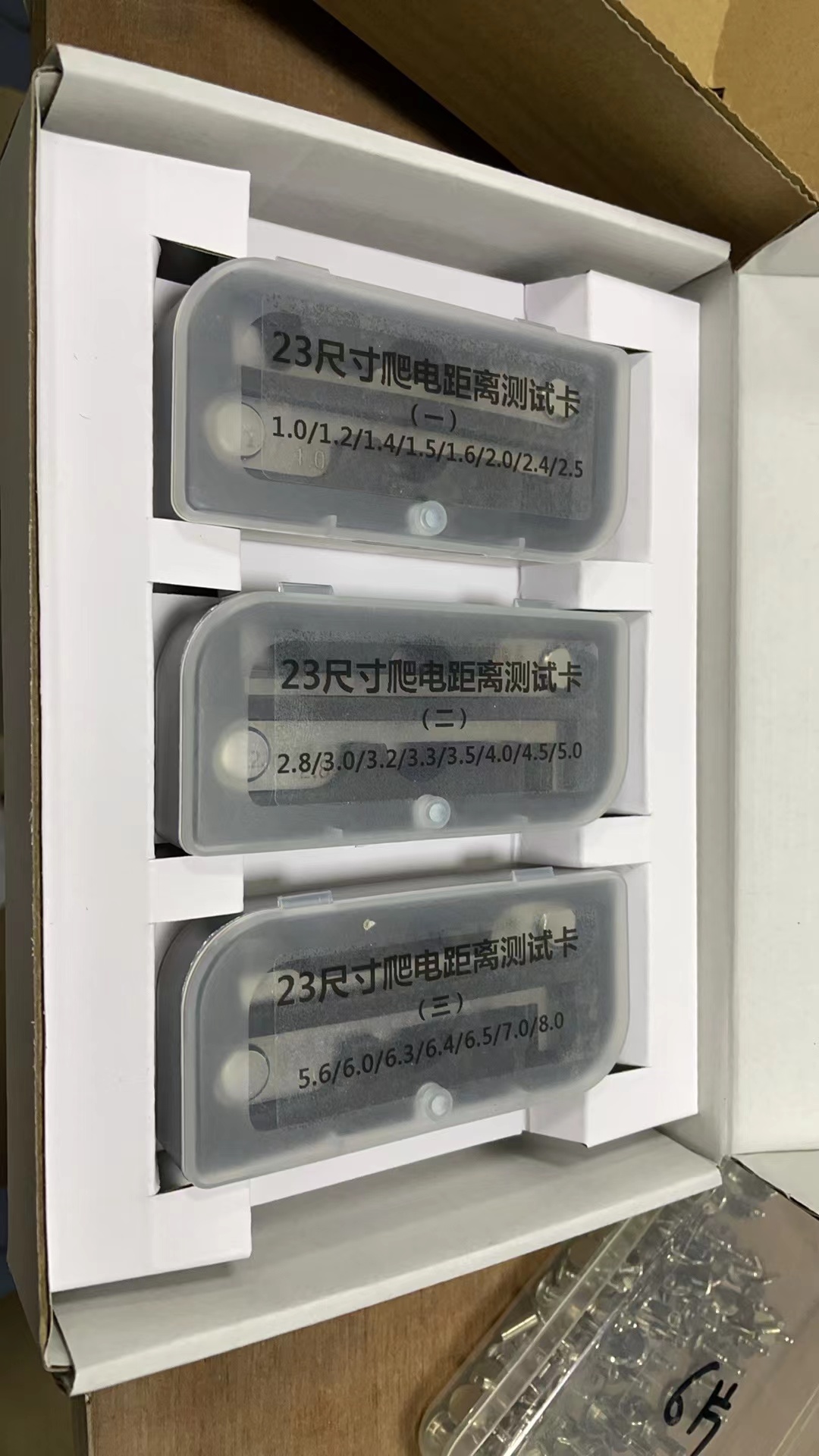

LC1119A爬电距离和电气间隙测试卡8尺寸:
1.0/1.5/2.0/2.5/3.0/4.0/6.0/8.0mm
LC1119B爬电距离和电气间隙测试卡15尺寸:
1.0/1.5/2.0/2.5/3.0/3.5/4.0/4.5/5.0/5.5 / 6.0 /6.5/7.0/7.5/ 8.0mm
LC1119C爬电距离和电气间隙测试卡27尺寸:
1.0/1.1/1.2/1.3/1.4/1.5/1.6/1.7/1.8/1.9/2.0/2.5/2.8/3.0/3.2/3.3/4.0/4.5/5.0/ 5.5/6.0/6.3/6.4/7.0/8.0/9.0/10

电气间隙的测量步骤：
u 确定工作电压峰值和有效值；
u 确定设备的供电电压和供电设施类别；
u 根据过电压类别来确定进入设备的瞬态过电压大小；
u 确定设备的污染等级（一般设备为污染等级 2）；
u 确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。

确定爬电距离步骤：
u 确定工作电压的有效值或直流值；
u 确定材料组别（根据相比漏电起痕指数，其划分为：Ⅰ组材料，Ⅱ组材料，Ⅲa 组材料,  Ⅲb组材料。）
u 确定污染等级；
确定绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）
