砂尘试验箱
一、产品用途
该设备适用于电工电子产品、汽车、摩托车零部件、密封件在砂尘环境中防止砂尘进入密封件和外壳的试验。以检验电子电工产品、汽车、摩托车零部件、密封件在砂尘环境中的使用、贮存、运输的性能。试验目的是确定气流携带的粒子对电工产品可能造成的有害影响。试验可用于模拟开放的由自然环境或者人为扰动例如车辆运动诱发的砂尘空气环境条件。
二、设计原理
设计一锥形漏斗，底部有粉尘收集口，在抽尘口处（底部）安装高压涡轮循环风机吸入口，将抽起来的粉尘送到内箱顶部通过箱顶从上到下自由洒落，从而开始循环周而复始。
三、产品特点
1、密封试验箱内的粉末循环泵可用能使滑石粉悬浮的其他方法代替。滑石粉应用金属方孔筛滤过。金属丝直径50μm，筛孔尺寸为75μm。滑石粉用量为每立方米试验箱容积2kg，使用次数不得超过20次。
2、试验目的是利用压差把箱内空气抽入被试设备内，抽气量为80倍被试外壳容积，抽气速度每小时不超过60倍外壳容积。任何情况下压差不得超过2kPa。
3、样品体积不应超过试验箱体积的25%，样品底座不应超过试验箱工作空间水平面积的50%。
四、满足标准
GB4208-2017外壳防护等级（IP代码）中13.4防尘试验；
IEC60529：2013外壳防护等级（IP代码）中13.4防尘试验；
GB/T30038-2013道路车辆 电气电子设备防护等级（IP代码）中8.3.1图1防尘试验；
GBT2423.37-2006电工电子产品环境试验第2部分：试验方法 试验L：沙尘试验中La2测试方法；IEC60068-2-68电工电子产品环境试验第2部分：试验方法 试验L：沙尘试验中La2测试方法；
ISO20653：2006道路车辆-防护等级（IP代码）-电气设备对外来物、水和接触的防护中8.3.1图1防尘试验。
| 五、主要技术参数 | |
| 内箱容积 | 1000L |
| 内箱尺寸 | 1000×1000×1000mm（W*D*H） |
| 外箱尺寸 | 约1650×1130×1920mm（W*D*H），以实际尺寸为准 |
| 基本结构 | 由试验箱、吸尘口、循环吹尘装置、抽真空系统、流量阀、加热系统、防护赛网等组成 |
| 真空系统 | 由调压阀，吸嘴，调压三件套、连接管、真空泵组成 |
| 烤尘温度范围 | Rt+10℃～60℃（不做控制） |
| 粉尘加热系统 | 不锈钢云母片加热套 |
| 循环风机 | 封闭式合金低噪音型电机.多叶式离心风机 |
| 气流速度 | 不大于2m/s |
| 试验箱内的气流 | 自上而下的垂直气流 |
| 滑石粉用量 | 2kg/m³（使用次数不得超过20次） |
| 滑石粉规格 | 干燥的滑石粉应用金属方孔筛滤过。金属丝直径50μm，筛孔尺寸为75μm |
| 空气流量计 | 2～20L/M(机械式） |
| 抽气速度 | 5.4m3/h |
| 真空表范围 | 0～ -2kPa |
| 样品架承重 | 30kg |
| 照明灯 | 一只 |
| 防尘型插座规格 | AC220V；16A （一个） |
| 观察窗 | 一个,视窗上有一个刮尘刷 |
| 内箱材质 | SUS201不锈钢镜面板 |
| 外箱材质 | 冷扎板烤漆 |
| 六、控制系统 | |
| 控制器 | MCGS 7寸触摸屏 |
| 控制系统 | 本公司自主研发可编程PLC控制系统（Teelong) |
| 控制器控制功能 |
1）吹尘时间（停、吹）h/m/s 可调； 2）循环周期：任意可调； 3）预设试验时间:1s～9999h59m59s； 4）通电方式：断—通—断 |
| 震动时间 | 1s～99h59m59s（可调） |
| 试验时间定时 | 1s～99h59m59s（可调） |
| 吹尘控制周期 | 1s～99h59m59s（可调） |
| 接线工艺 | 符合国家标准要求，电板布局合理，接线牢固，标示清楚 |
| 安全保护系统 | 线序保护、漏电保护、异常保护、报警讯响提示等 |
| 七、设备使用条件 | |
| 电源要求 |
AC380V±10%三相五线，50Hz±10%，功率：3KW（空载）； 单独做个32A空气开关，空气开关要有接线端子， 电源线≥4平方 |
| 环境条件 | 温度15℃～35℃； 相对温度 25％～75％RH； 大气压力86kPa～106kPa |
| 试验设备禁止 |
1、 生物试样的试验或储存； 2、 剧毒物质试样的试验或储存； 3、 放射性物质试样的试验或储存； 4、 腐蚀性物质试样的试验或储存； 5、 强电磁发射源试样的试验或储存； 6、 易燃、爆炸、易挥发性物质试样的试验或储存； 7、试验或储存过程中可能产生剧毒物质的试样的试验或储存。 |
| 八、内箱结构 | |

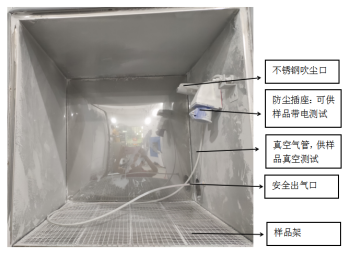

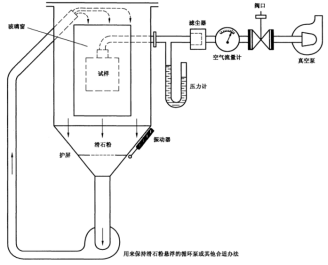

  （内部结构图） （结构原理图） |
|
