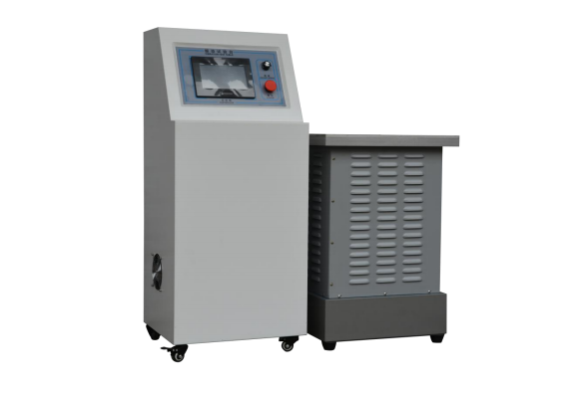

三轴电磁振动台

1.产品简介
电磁振动台广泛应用于汽车零部件、仪器仪表、玩具等各行各业的产品设计、研发、制造过程中，模拟产品在运送、使用中产生的碰撞及振动，检测产品实际工况和结构强度。控制系统采用品牌高感度触控式彩色液晶显示器，直接触摸选项，测试参数设置直观、简捷，适时显示当前执行程式、适时显示当前振动频率、
绘制频率曲线功能。

2.引用标准 ：
ISO 2247 包装.满装的运输包装和单元货物.固定低频率振动试验
ISO 13355 包装-全部，填充运输包装和单位承载-垂直任意振动试验
IEC 60068 基本环境试验规程
ASTM D999 船运集装箱振动测试的试验方法
ASTM D4728 运输集装箱随机震动试验方法
ASTM D3580 产品振动试验(垂直线性运动)的标准
GB/T 4857 包装运输包装件基本试验
GB/T 2423 电工电子产品环境试验

3.产品特点：
1、同一台面实现 X、Y、Z 三轴振动，程序控制，频率精准、平衡，长期运转不漂移；
2、具有单点、段、多段的时间定时；
3、无级调整振幅，具有扫频及定频功能，适应不同行业的测试要求；
4、内嵌式振幅预测程序，四点同步激振，台面振动均匀；
5、增加抗干扰电路解决因强电磁场对控制电路干扰，台面无磁性和静电。
6、采用复合型工业材料制造，精密加工，台体美观大方，人性化操作及控制，采用专  用测控模块，使设备工作更稳定。

4.软件功能：
振动台软件系统采用自主开发的 CIMS+FCS ，可拓展配置加速度传感器和 PC 监控，引用国际最新振动测试标准，实现定频、扫频、倍频、程式、对数、随机多种振动模式选择。

5.技术参数：

产品型号	WN-Z023
调频范围(Hz)	1 ~ 1000
产品负载(Kg)	100
频率精度	0.1 Hz
最大加速度	20g ( 随频率变化调节，不可显示)
控制方式	工业触摸屏
振幅(mm)	0-5 ( 随频率变化调节，不可显示)
激振方式	电磁式

调幅方式	电子式调幅
振动方向	三轴 ( X +Y +Z )
振动波形	正弦波
测试模式	定频、扫频、倍频、程式、对数、随机
设时范围	0-9999H/M/S 分任意设定
循环次数	0-9999 任意设定
工作台尺寸 ( mm )	( W ) 500× ( D ) 500× ( H ) 720
整机尺寸 ( mm )	( W ) 1000× ( D ) 500× ( H ) 1080
电源电压(V/Hz)	220/50± 5%
最大消耗功率(KVA)	4.5
冷却方式	风冷
选配件	加速度传感器、 PC 监控软件、电脑及打印机

6.随机配置：

治具	专用吊环4个、伸缩绑带2条
资料	试验机使用说明书、出厂检定合格证书、保修证书
