全自动插拔力试验机

一、产品简介：
本机器适用于各种连接器之插入力及拔出力测试 , 带阻抗性能对直流电路来说，一般只要考虑电阻R就行(只有在分析电容器充放电、电感中直流电流变化过程时，才要考虑电容、电感的大小)。
搭配专利设计之自动求心装置 , 将可得到完全准确之插拔力试验 , 利用 WINDOWS, 视窗中文画面设定 , 操作简单方便 , 且所有资料皆可储存 ( 试验条件、位移曲线图、寿命曲线图、检查报表……等等 )

二、机器规格：
测定最大荷重： 5Kg-50kg
最小分解能：±0.1%
软件解析率:0.01g
位移分辨率：0.01mm
最大测定高度： 150mm
最小微调距离：0.01mm
测定速度范围： 0.01～150mm/min
X ． Y 轴移动范围： 0~70mm
传动机构：滚珠丝杆
驱动马达：日本多摩川伺服马达
横梁间距：440mm
外观尺寸：600*280*1180mm
重量：100kg （机台）
电源： AC 220V

三、主要部件：
传动机构：日本THK滚珠丝杆
马    达 : 日本松下伺服马达
荷重元 : 美国传力高精密传感器
移动平台：精密X-Y平台
接近开关：台湾FOTEK NPN型
按    钮：日本和泉 IDEC
夹    具：自动求心装置单PIN保持力夹具

四、测试项目：
连接器单孔插拔试验
连接器整排插拔试验
连接器插拔寿命试验
连接器单 PIN 与塑胶保持力试验
连接器 NORMAL FORCE 测试
一般压缩，拉伸破坏试验
可同时与接触阻抗部件连线

五、机器特点：
可打印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）
测试资料储存于硬盘（每一笔资料皆可储存，不限次数）
测试条件皆由计算机画面设定，方便且快速（含插拔行程、速度、暂停时间……等等）
检验报表抬头内容可随时修改

六、标准配置：

配件名称	产地（品牌）	配件名称	产地（品牌）
1.荷重传感器1个	美国Transcell	2.伺服电机1个	日本多摩川
3.滚珠丝杆1条	台湾TBI	4.工控计算机1台	泓进仪器专用
5.显示器1个	台湾Acer	6.鼠标键盘1套	双飞燕
7.XY移动平台1个	威诺仪器专用	8. 多功能测试夹具1套	威诺仪器专用
9.自求心装置1个	威诺仪器专用	10.带阻抗线	威诺仪器专用
11.六角扳手一套	威诺仪器专用	12.电源线1条	威诺仪器专用
13.连接数据线1条	威诺仪器专用

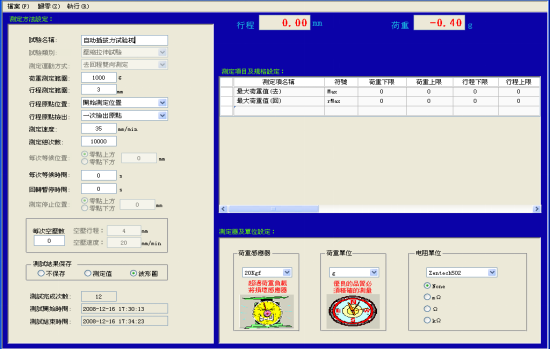

七、测试界面：

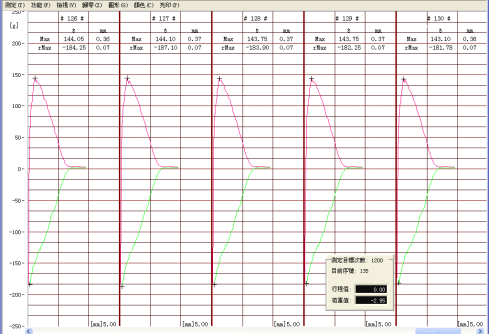

八、执行界面：

九、主要配件：
日本日本多摩川品牌伺服电机确保定位精准

日本多摩川交流伺服电机的输出功率一般为0.1-100 W，电源频率分50Hz、400Hz等多种。它的应用很广泛，如用在各种自动控制、自动记录等系统中.
高速高回应速度回应频率高达1kHz；高性能的机械适应性可接收高达2Mpps的脉冲指令内置瞬时速度观测器，可快速、高分辨率地检测出电机转速
■超低振动
1) 自适应滤波器，可根据机械共振频率不同而自动调整陷波滤波频率
2) 两个手动陷波滤波器，抑制机械共振
3) 两通道振动抑制滤波器，抑制机械远端振动地球环境关注对应ROHS指令,采用无铅化焊锡.
■小型化设计
1) 通过对驱动器进行最佳热分析实现小型化，与过去相比，体积75%，重量80%
2) 使用薄模具钢板的新冲片工艺，大幅度降低铁损，电机长度缩短(过去的70%) 减少驱动器型号
优点:
良好的速度控制特性，在整个速度区内可实现平滑控制，几乎无振荡;
高效率，90%以上，不发热;高速控制;
高精确位置控制;
额定运行区域内，实现恒力矩;低噪音;
没有电刷的磨损，免维护;
不产生磨损颗粒、没有火花，适用于无尘间、易暴环境
美国传力品牌力量传感器确保力值精准

材质：铝合金
额定载荷：5kg,20kg,50kg
应用领域：力值测定
功能特点：
－柱式传感器
－优质铝合金
－安装简便、快速，稳定可靠
－适用于各种材料试验机

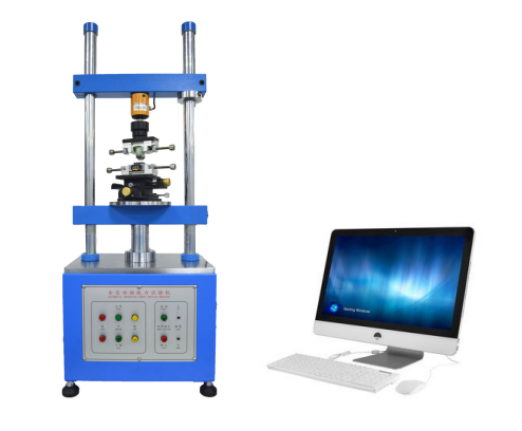

十、参考图片：
